Notre banc d'essai (brevet en cours)
Veuillez vous connecter (en haut à droite) pour voir la documentation pré-commerciale en entier.
merci.
La direction.
Le produit : règlage du vide par section
Les réglages du vide par section :
Les réglages du vide dans notre système sont actuellement de :
1/ dans le "fuseur " de 5 cm3 à 500 cm3 : 50 µBar à 1 milliBar
2/ dans la bouteille de stabilisation de (3) litres : 15 µBar à 1 milliBar (sans pompe turbomoléculaire)
3/ dans les bouteilles auxilières : 50 µBar à 1 milliBar
Le matériel
Notre banc d’essai inclus :
1 pompe à vide 10 µBar (pompe turbomoléculaire en option); celle-ci a une protection de température et arrêt par automate à une température de 60°, et un arrêt temporisé de 5 secondes;
Le montage technique tel que décrit sur l'image, dont une bouteille (2) de 3 litres;
(3) un réservoir sphérique en verre boroslicate de 10 centimètre de diamètre (autre taille sur option);
non-inclus :
- bouteille de dégazage hydrogène ou autre;
- le "fuseur" : nous disposons de plusieurs modèles mini, sphérique de 5 à 20cm de diamètre en verre
- une pompe turbo-moléculaire (et EV10 attenante)
1 coffret d'alimentation 220V avec :

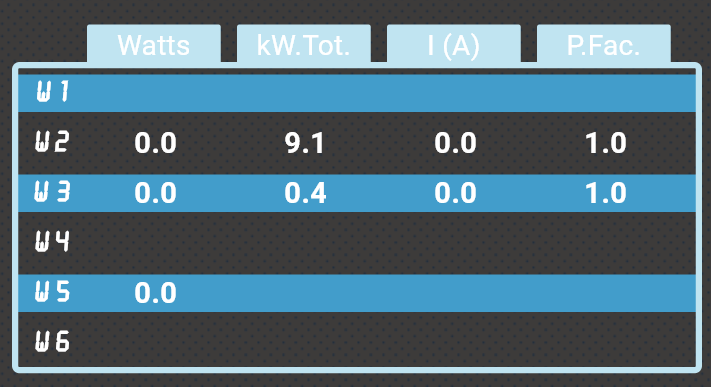

- 6 canaux 220V avec mesures des données électriques : p instant, cumulé, réactif, power factor, etc ;
- Enreg 15sec actuellement
- Enreg 15sec actuellement
- 6 relais 220V NO-NF, 8 Digital Input, un port RS485
1 coffret de pilotage pour :
- 8 sondes de température type PT-1000
- extension à un total 90 sondes de température
Mesures du vide :
- 8 vacuomètres digitaux :
- sans affichage direct
- précision 5 x 10-5 mbar
- connectique RS485
- options :
- 2 Relais intégrés déclenchement programmable
- affichage direct avec exposant
- Lecture et mise en DB à la seconde.
La base de données
Les données sont lues toutes les 15 secondes sur les capteurs de vides et capteur de température, ainsi que les mesureurs d'énergie. Soit au total 85 données par 15 secondes;
Chaque changement d'état des électrovannes (motorisées ou solénoides) est envoyé à la base de données, horodatée;
Le banc d'essai est fourni avec un abonnement d'un an pour un stockage de 66 millions de données, soit, l'envoi de données quasiment en continu durant un an.
La base de données peut être :
- partagée
- privée en ligne ou locale
- avec analyse IA doublée, automation IA doublée, etc...
- avec matlab
L'affichage des données

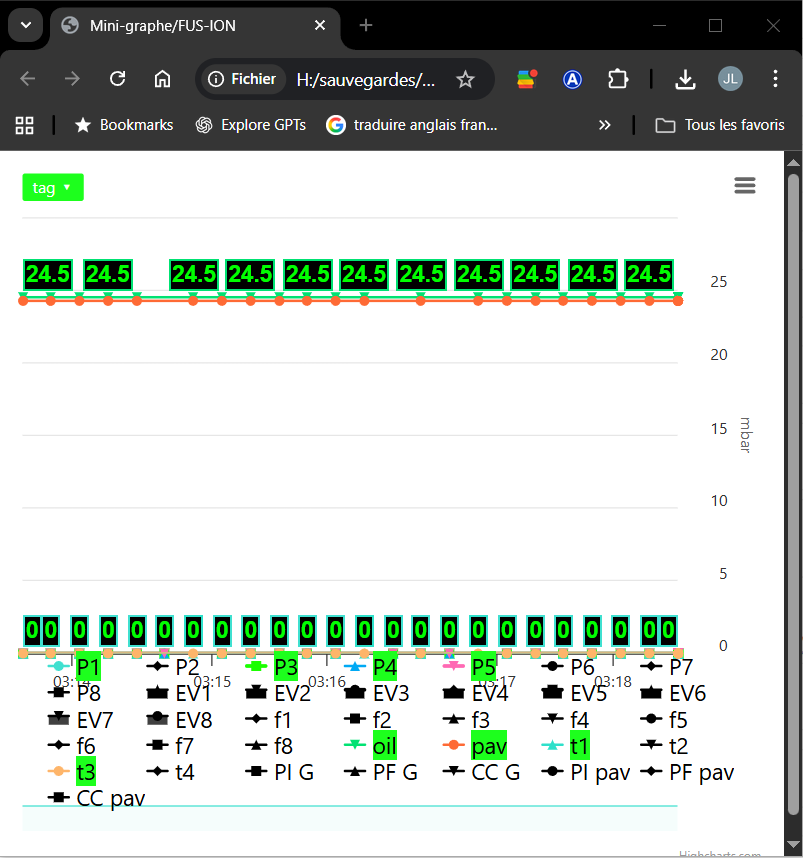

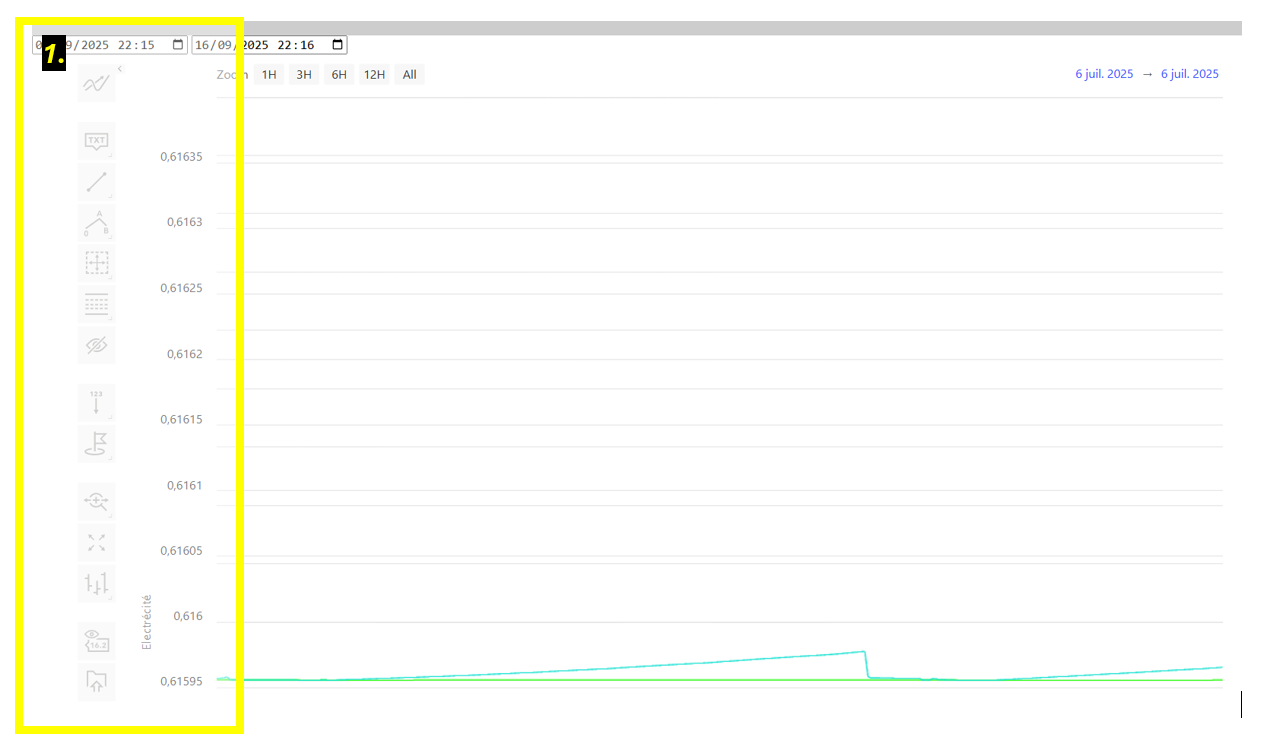

Un chart graphique simplifié est mis à disposition, positionnable et dimensionnable;

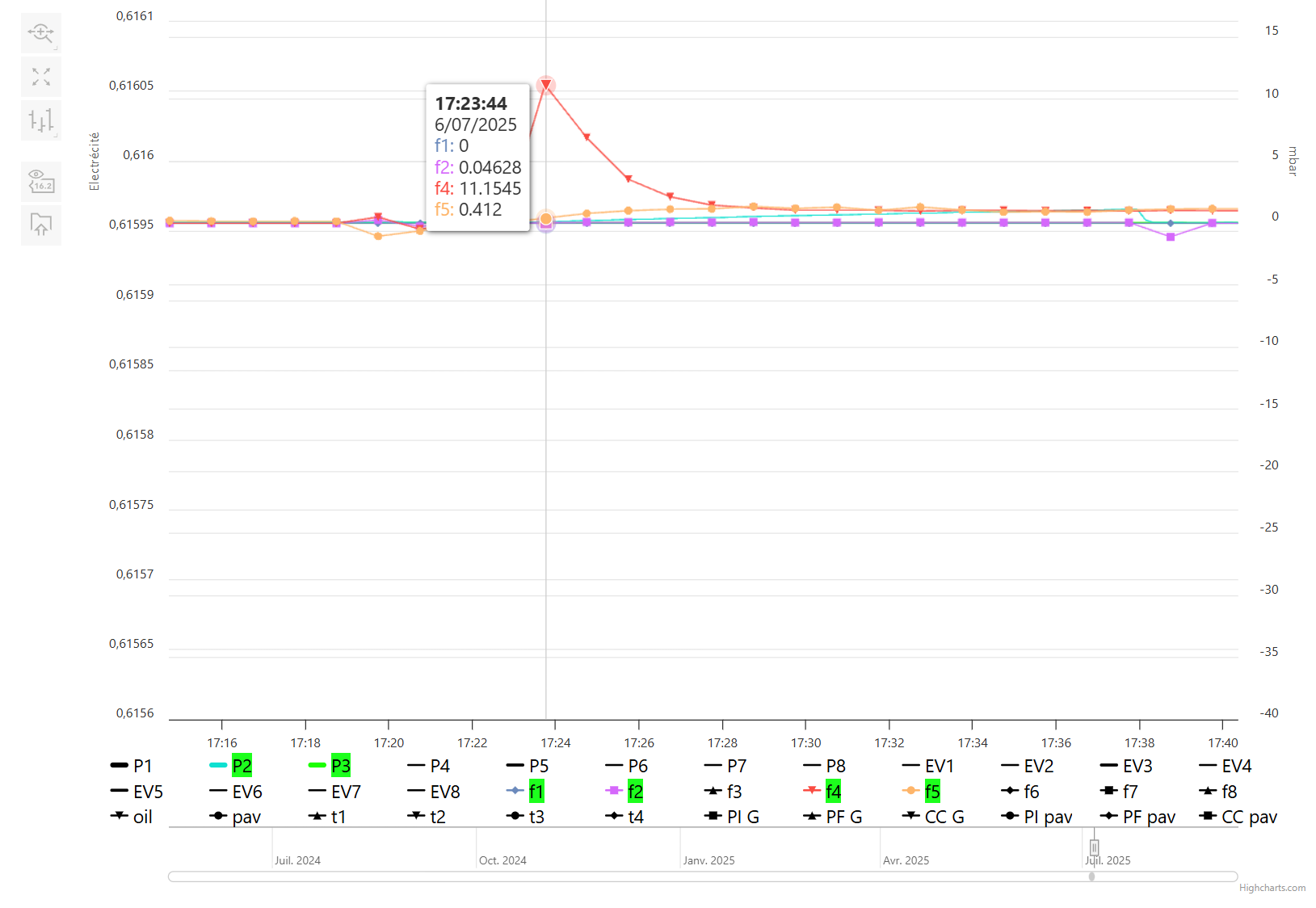

Toutes les données enregistrées peuvent être affichées à l'unité de capteur, ou en concours avec d'autres;
Des outils y sont ajoutés pour agrémenter la documentation :
Plusieurs éléments de la série ensemble :

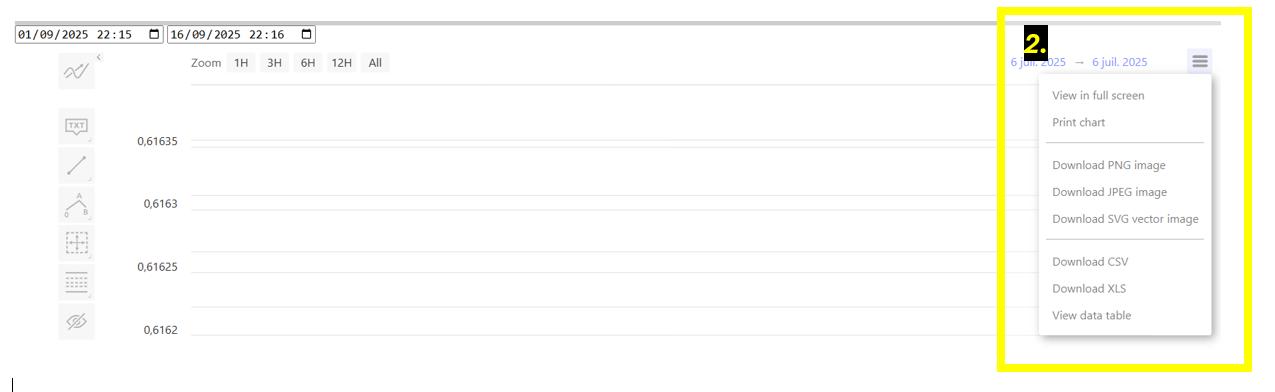

Des curseurs existent pour augmenter la résolution des données affichées;
Les données peuvent être doublées d'étiquettes : mini affichage à nombre illimités par écran, sur 5 minutes en temps réel : (en cours de relooking)
L'interfaçage HMI
Le banc d'essai dispose d'une interface de pilotage en plusieurs types d'affichage.
(en cours de relooking)

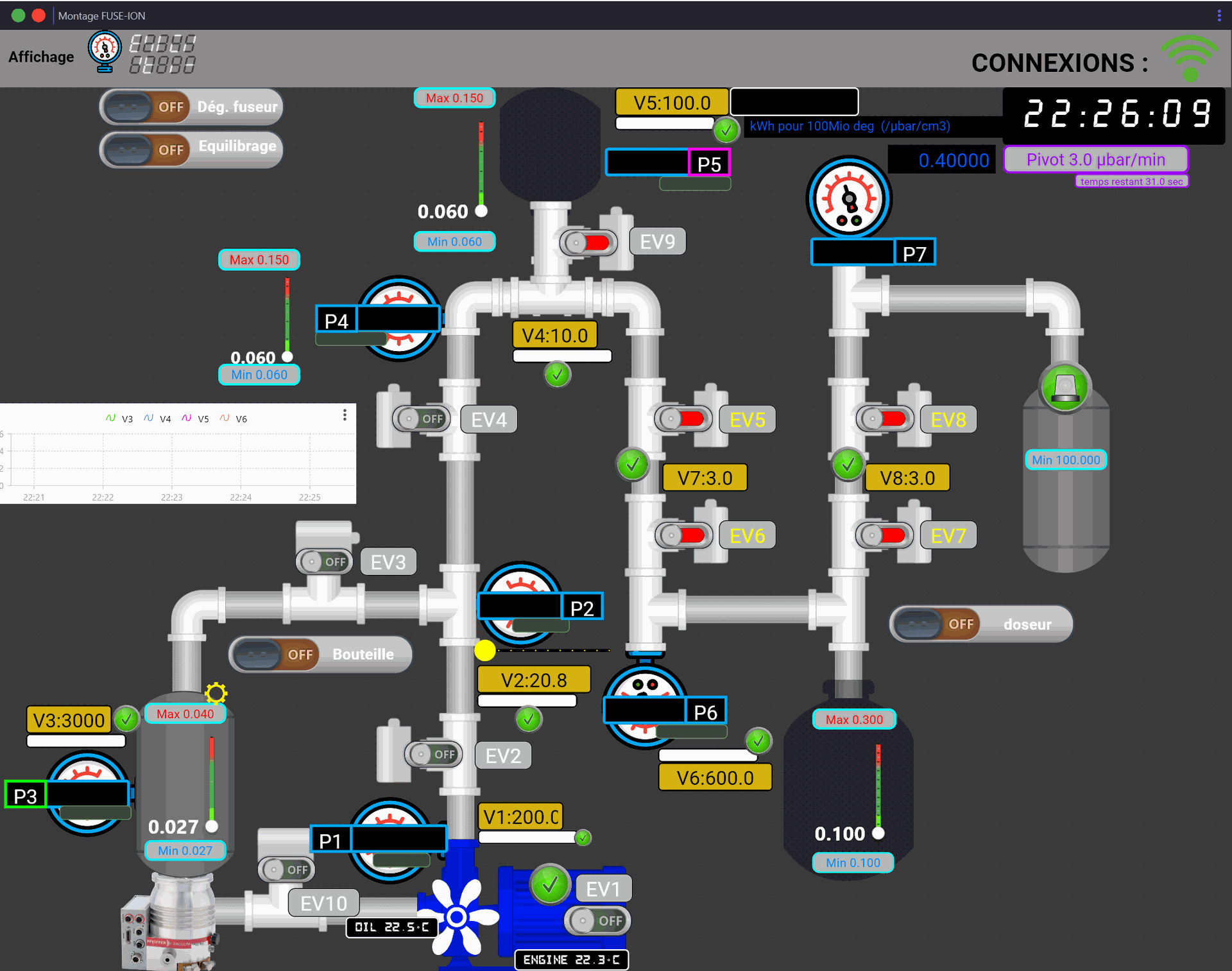

1 écran avec le synoptique du banc d'essai, des boutons de contrôle et une visualisation des données de pression en différents points/sections;

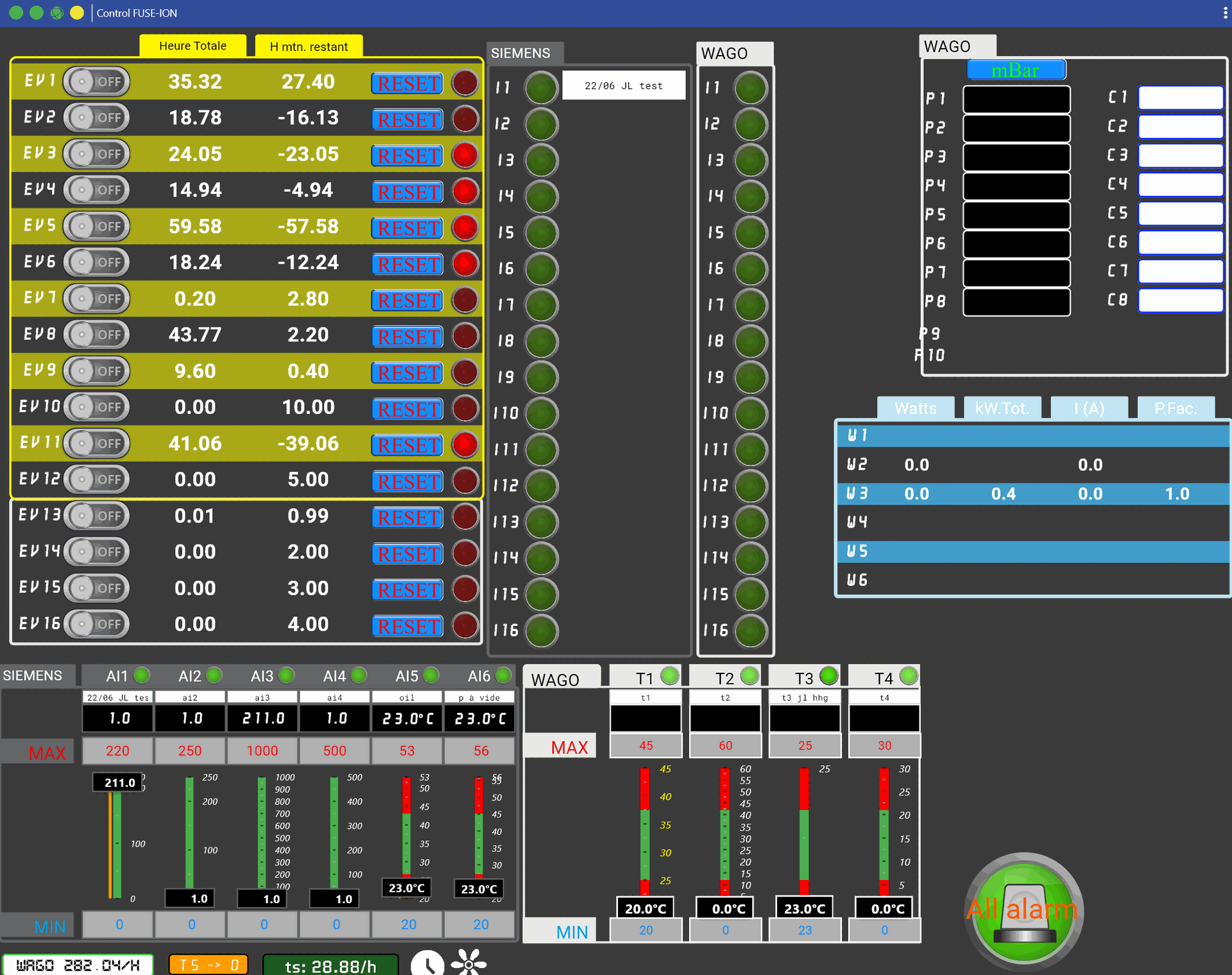

1 écran par automate, avec pilotage direct des sorties, et visualisation des entrées.
Le suivi des temps de fonctionnement des sorties, pour décompter par exemple le temps restant avant la maintenance de la pompe à vide (son huile); (en cours de relooking)
Des bargraphes avec possibilité de placer directement des seuils d'alertes, par entrée de température, entrée analogique, etc... sauvegardés automatiquement; (en cours de relooking)
Des graphes de suivis intégrés, avec plusieurs options d'affichage en temps réel;
1 écran de suivi, avec pilotage et graphes, des données de chaque prise de courant pilotable; (en cours de relooking)

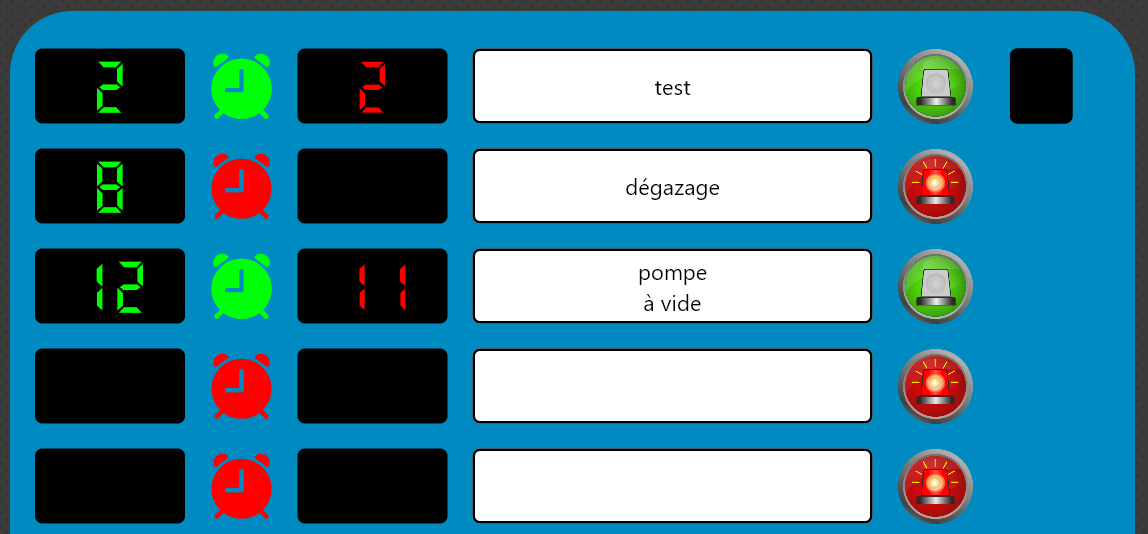

des timers programmables pour des tâches manuelles à vérifier, descriptions libres et auto-sauvegardées, nombre illimité (sur demande) : (en cours de relooking)
Nos services
1/ Nous donnons des formations sur le système de conception d'interfaces HMI haut de gamme :
- pour adapter, piloter, ajouter des éléments,
- des conditions logiques,
- de nouveaux capteurs,
- de nouveaux automates de A à Z.

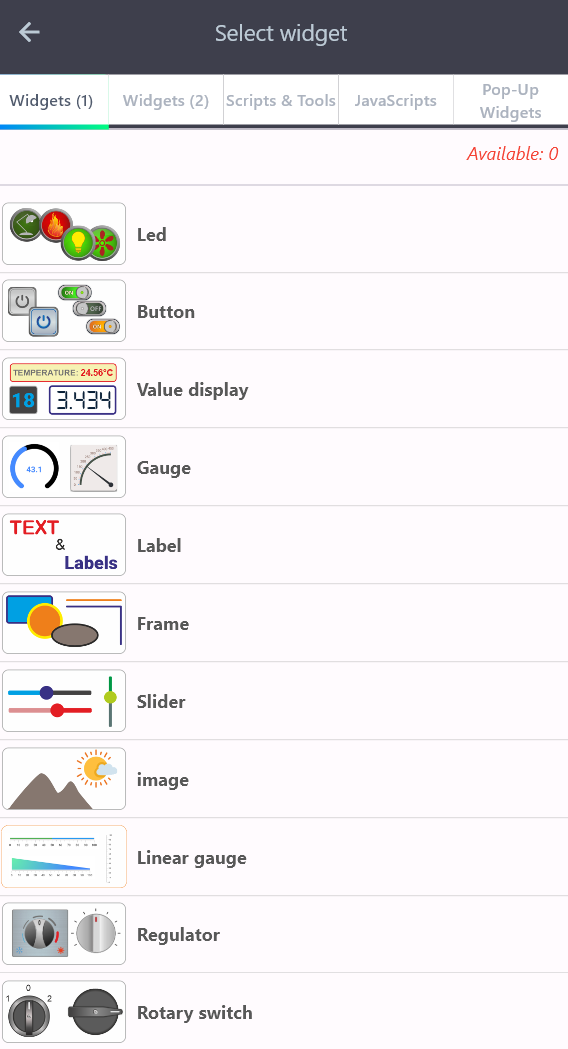

exemples d'éléments widget :
Si la formation n'est pas adaptée, nous pouvons réaliser toutes les interfaces de A à Z pour tous les automates RS485 ou TCP modbus RTU du marché, ainsi que tout périphérique sur ces protocoles (ESP 32, etc...).
